जल प्रबंधन के लिए केंद्र

  • Centre for water management offers services like in-house flow product assessment,on site measurement/calibrations, analysis/design and consultancy service related to flow problems especially in water distribution networks, surge etc, A brief description of the activities is given below.

    CWM1

    CWM LABORATORY

    A laboratory equipped with state of the art equipments facilitates in-house evaluation of flow product. In this facility, accurate measurement of flow in terms of volume is determined by gravimetric system. A flow rate up to 300 cu.m/hr through 150mm pipeline can be achieved in the laboratory with overall uncertainty in volume better than 0.04%.

    The flow source are a constant head tank located at a height of 15 and at a set centrifugal pumps of different capacity. Water passing through the test line is collected in a tank kept on a weighing scale, 300kg and 3000kg weighing systems serves this purpose.In order to maintain the water quality, stainless steel pipes and fixtures are used. A bank of reference magnetic flow meters are used to set the derived focus through the test line.

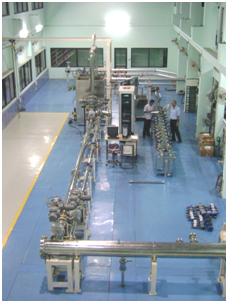

    CWM2



  • Testing of water meters

    FCRI is involved in testing of different types and sizes of water meters for the last two decades. Around 3000 water meters of various sizes are tested every year. The test facility is accredited by NABL and recognized by Bureau of Indian Standards. Routine tests (initial verification tests) and Pattern approval tests are normally conducted on meters. Routine test of water meters include hydrostatic pressure test, accuracy tests at different flow rates and pressure loss tests. Adequate facilities are available for carrying out various tests specified in different water meter standards like IS, ISO, EEC, OIML etc. Endurance testing of water meters as per IS/ISO are conducted for different water boards in India during their bulk purchase.This has ensured reasonable life for meters in the field and has yielded substantial increase in revenue for water boards.

    A model approval program (MAP) is launched by FCRI, based on suggestion from several major water boards. This is intended mainly to help the consumers and Water boards for quick purchase of meters, while ensuring the quality of meters.

    CWM3

    Details of models passed the endurance test will be made available in FCRI website. This is expected to help water boards to verify the models submitted by suppliers and proceed with quick purchase with acceptance tests on randomly sampled meters and applying the prescribed acceptance criteria. Special concessions on testing charges are applicable for water boards carrying out acceptance tests as per national/international norms during their bulk purchase. This quality assurance practice followed by various water boards in India has yielded substantial improvement in their revenue and reduction in UFW.

    CWM5

    Most of the water boards in India and manufacturers in India and abroad are availing various services offered by FCRI. We encourage the customers to witness the tests along with any person they permit, which makes the testing completely transparent



    Click Here  Training Program

  • वृहद् प्रवाह मीटरों का ऑन-साइट अंशाकन

    ऑन-साइट पर प्रवाह मीटर का अंशांकन अपरिहार्य हो जाता है जब यह स्थापित स्थान से प्रवाह मीटर को निकाल कर दूर ले जाना मुश्किल होता है और प्रयोगशाला में साइट की स्थिति का अनुकरण अव्यावहारिक हो जाता है।

    CWM6

    एक प्रविष्टि प्रकार टरबाइन फ्लो मीटर साइट पर अंशाकन के लिए प्रयोग किया जाता है। प्रवाह वेग पाइप खंड में इस टरबाइन फ्लो मीटर डालने से मापा जाता है। वेग माप अपनी यात्रा के साथ विभिन्न पूर्व निर्धारित स्थानों पर ले जाया जाता है। इसी प्रकार के समान निरीक्षणों को अलग विकर्णों में दोहराया जाता है और डिस्चार्ज की गणना की जाती है। तब डिस्चार्ज की अंशांकन के तहत फ्लो मीटर से रीडिंग के साथ तुलना में है। ऑन-साइट पर अंशांकन सेवा पानी बोर्डों के विभिन्न पारेषण लाइनों, बिजली संयत्रों के लिए शीतलन जल सर्किट, कच्चे पानी की पम्पिंग लाइनों, आदि के लिए प्रदान की जाती है। प्रविष्टि प्रकार टरबाइन फ्लो मीटर का उपयोग करना, अंशाकनो / छुट्टी मापन सफलतापूर्वक 3000mm की एक व्यास तक पाइपलाइनों में किए गए थे।

    हाइड्रो इलेक्ट्रिक टरबाइन्स की फील्ड क्षमता परीक्षण

    पनबिजली टर्बाइनों के प्रोटोटाइप के विकास के चरण के दौरान विस्तार से अध्ययन कर रहे हैं। निर्माता स्थल पर स्थापना के बाद टरबाइन का दावे के अनुरुप दक्षता पर पहुंचने की उम्मीद है।

    CWM7



    विभिन्न मापदंडों के बीच क्षेत्र कुशल परीक्षण के दौरान मापे जा रहे पनबिजली टर्बाइनों की प्रवाह माप सबसे कठिन है। लेकिन यह हो सकता है टरबाइन की स्थापना के बाद उचित सटीकता के साथ टरबाइन के माध्यम से डिस्चार्ज मापन के उपाय करने के लिए बहुत मुश्किल या कभी कभी असंभव हो जाता है। आमतौर पर माप विधिवत साइट सीमाओं पर विचार करने की विधि, आपूर्तिकर्ता और क्रेता बीच सहमति व्यक्त की है और स्थल पर ही डिस्चार्ज माप के लिए उपयुक्त प्रावधानों बना रहे हैं।

    माप सामान्य रूप से पैनस्टाक्स में किया जाता है। लेकिन कम हैड की टर्बाइनों में पैनस्टाक्स की लंबाई सटीक प्रवाह माप जानने के लिए पर्याप्त नहीं हो सकता।
    इसलिए कुछ अपरंपरागत तरीकों को अपनाया जाना चाहिए। एक तीसरी पार्टी का परीक्षण एजेंसी प्रवाह माप में विशेष रूप में, एफसीआरआई कई (250 मेगावाट तक) परिमाण अलग-अलग होने के मैदान दक्षता परीक्षण और साइट की परिस्थितियों में शामिल है। गैर परम्परागत तकनीकों ट्रेसर डायल्यूशन तकनीक जिसमें रोडेमाइन डब्ल्यूटी, गिब्सन विधि का प्रयोग होता है, का उपयोग परिस्थितियों के आधार पर अपनाया गया।

    साइट का परीक्षण करने के अलावा, जल प्रबंधन केंद्र में सूक्ष्म टर्बाइनों के परीक्षण के लिए एक पूर्ण परीक्षण सुविधा हो रही है। जल प्रबंधन केंद्र प्रयोगशाला में उपलब्ध अंशांकन और परीक्षण की सुविधा को प्रभावी ढंग से टरबाइन के प्रदर्शन का मूल्यांकन करने के लिए प्रयोग किया जाता है।

    CWM8

    नगरपालिक जल वितरण प्रणालियों का विष्लेषण, सिमूलेशन एवं अभिकल्प

    कई विकासशील देशों की तरह, उपभोक्ताओं के लिए पानी की आपूर्ति वास्तव में आवश्यकता से कम है। जल प्रबंधन केंद्र भी कम आपूर्ति की स्थितियों के तहत विश्लेषण, सिमुलेशन और जल वितरण प्रणाली के डिजाइन के लिए अत्याधुनिक सॉफ्टवेयर और ज्ञान पूर्णता की अवस्था के साथ सुसज्जित है। बहुत संभव है कि यह प्रत्येक उपभोक्ता के लिए वास्तविक आपूर्ति निर्धारित करने के लिए निर्धारित किया जा सकता है।

    CWM9जल प्रबंधन केंद्र वितरण प्रणाली के अनुकूलन के द्वारा उपलब्ध पानी के समान वितरण के लिए विशिष्ट डिजाइन किए थे। आनुवंशिक एल्गोरिथ्म इस उद्देश्य के लिए प्रयोग किया जाता है, लेकिन कुछ मामलों में, समान वितरण क्योंकि पाइप व्यास का अनुचित चयन के सुनिश्चित नहीं किया जा सकता। अब तक इस तरह के मुद्दों को हल करने के लिए आम तौर पर दबाव डिसीपिएटिंग उपकरणों जैसे दबाव को कम करने के वाल्व, मुहाना प्लेटें आदि समुचित स्थान पर लगाई जाती हैं। जल प्रबंधन केंद्र ने धारा के ऊपर दबाव की परवाह किए बगैर वांछित प्रवाह की दर वितरित कर सकने में सक्षण, जो एक सरल, लागत प्रभावी से उपकरण विकसित किया है। वितरण प्रणाली की न्यायसंगत आपूर्ति प्राप्त करने के लिए यह काफी उपयुक्त है।

    CWM13

    रिफाइनरियों में अग्नि जल नैटवर्कों के अभिकल्प

    रिफाइनरियों में प्रदान की जाने वाला आग पानी नेटवर्क रिफाइनरियों की सुरक्षा में एक महत्वपूर्ण भूमिका निभाता है। इन नैटवर्कों को डिजाइन करने के दौरान . OISD 116 और OISD 118 का पालन किया जाता है। आमतौर पर दो प्रमुख आग मामलों वितरण नेटवर्क की पर्याप्तता सुनिश्चित करने के लिए विश्लेषण कर रहे हैं। इसके साथ ही कच्चे तेल भंडारण टैंक उपयोग करने के मामलों में भयावह स्तंभ आग में विफलता के लिए दूरस्थ मॉनिटर की भी जांच की जानी चाहिए। आंतरिक पाइप व्यास और खुरदरापन के अनुमान के लिए कुछ प्रावधानों के किए जाने की जरूरत है। मूलभूत सुविधाओं का विश्लेषण प्रारंभिक चरण के दौरान करने के साथ ही विकास के चरणों में भी किए जाने की जरूरत है।

    CWM14

    हाल ही में हुई दुर्घटनाओं से पता चला है कि भयावह आग पर नजर रखने के लिए उच्च मात्रा लंबी दूरी (HVLR) आवश्यक हैं और आवश्यक दिशा निर्देश उसी के लिए जारी किया जाता है। इसलिए आग पानी नेटवर्क की वजह से HVLRs की शुरुआत करने के लिए वृद्धि की मांग से निपटने की पर्याप्तता सुनिश्चित करने के लिए विश्लेषण किया जा करने की जरूरत है। आवश्यक पम्पिंग क्षमता और भंडारण क्षमता में भी वृद्धि हुई आग की मांग के लिए सुनिश्चित किया जाना चाहिए।

    CWM10

    पारेषण प्रणाली के सर्ज विश्लेषण

    स्रोत से एक या एक से अधिक गंतव्यों के लिए पानी संदेश डिजाइन चरण के दौरान, बड़े आकार के पानी पारेषण लाइनों की सर्ज विश्लेषण की आवश्यकता होती है और इस प्रणाली के ऑपरेशन के दौरान सुरक्षा और उपकरणों स्थापित और बनाए रखा जाना चाहिए। उछाल या दबाव की अचानक वृद्धि / कमी का मुख्य कारण सिस्टम में वेग में अचानक परिवर्तन की वजह से है। वेग में परिवर्तन आदि के कारण पंप के उद्घाटन / वाल्व का समापन, शुरू करने और रोकने के लिए हो सकता है। यह अलग तरीके के डिजाइन विकल्प अपनाकर प्रणाली में वेग / दबाव में अचानक परिवर्तन से बचने के लिए बेहतर हो सकता है। हालांकि, इस तरह के विकल्प क्षेत्र में कमी की वजह से सीमित हैं। ऐसे मामलों में आवश्यक ठीक से डिज़ाइन सर्ज संरक्षण उपकरणों को स्थापित करना और बनाए रखना बहुत महंगा हो सकता है।

    CWM15

    जल प्रबंधन केंद्र पारेषण प्रणाली के किसी भी प्रकार में भारी उछाल के विश्लेषण के लिए सॉफ्टवेयर के साथ सुसज्जित है। इसके अलावा, सतत निगरानी तंत्र के साथ तेजी से प्रतिक्रिया दबाव ट्रांसड्यूसर्स भी उपलब्ध हैं। इन उपकरणों प्रणाली में वास्तविक दबाव परिवर्तन को मापने में मदद मिलेगी और डिजाइन के दौरान मानी गई मान्यताओं की पुष्टि करेंगी। विभिन्न जल आपूर्ति और सिंचाई विभागों के लिए परामर्श सेवा आर्थिक और सुरक्षित पारेषण प्रणाली की डिजाइन के लिए भी पेशकश की जा रही है।

    CWM11प्रवाह उत्पादों के आकलन के लिए सुविधा की स्थापना

    किसी भी प्रवाह उत्पाद उचित परीक्षण द्वारा मूल्यांकन किया जाना चाहिए। निर्माता या प्रासंगिक मानकों प्रवाह रेंज, काम के दबाव, दबाव घटाने, माप आदि की सटीकता जैसे ऑपरेटिंग शर्तों को निर्दिष्ट करते हैं। एक परीक्षण सेट-अप तैयार किया है और प्रवाह उत्पादों का आकलन करने के लिए बनवाया जाना चाहिए। जब प्रवाह उत्पादों की संख्या कम हो , यह परीक्षण करने के बजाय एक विशेष सेट अप खड़ी होने के लिए एक विश्वसनीय प्रयोगशाला पर निर्भर करने के लिए बेहतर है। पानी के मीटर की तरह के उत्पाद देश में लाखों लोगों द्वारा इस्तेमाल किया जाते हैं।
    CWM16

    जल प्रबंधन केंद्र ने पानी के मीटर के परीक्षण के लिए पानी उपयोगिताओं के लिए परीक्षण की सुविधा की स्थापना के लिए परामर्श सेवा की पेशकश की थी। परीक्षण सुविधाओं के लिए समय-समय पर प्रमाण पत्र भी दिया जाता है। कुछ मामलों में, डिजाइन, निर्माण, कमीशन आदि की पूरी जिम्मेदारी भी ली जाती हैं। .

  •

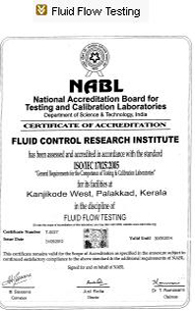

    fluidflowtest fluidflowcal

  • पानी बोर्डों, निर्माताओं और सलाहकारों से इंजीनियरों के लिए प्रशिक्षण

    कार्यरत इंजीनियरों को उनके क्षेत्र में उचित प्रशिक्षण की जरूरत है। इससे उन्हें शैक्षणिक संस्थानों से अर्जित किए ज्ञान को ताज़ा और समस्याओं को अपने दिन-प्रतिदिन की समस्याओं को हल करने के लिए विशिष्ट क्षेत्र में विशेषज्ञों के साथ बातचीत करने में मदद मिलेगी। यह सेवा उद्योगों, प्रवाह उत्पाद निर्माताओं और सलाहकारों में इंजीनियरों के लिए लागू है। प्रशिक्षण कार्यक्रम के दौरान उद्योग में हाल के घटनाक्रम पर भी चर्चाएं की जाती हैं। जल प्रबंधन केंद्र ने एक कार्याक्रम दो महीने की अवधि के लिए अंतरराष्ट्रीय प्रशिक्षण का और अभ्यास इंजीनियरों के लिए एक और राष्ट्रीय कार्यक्रम (तीन दिन) का प्रति साल करने की पेशकश की है। उद्योग से अनुरोध के आधार पर विशिष्ट आवश्यकताओं के अनुरुप कार्यक्रमों भी तैयार किए जाते हैं।
