20 बार वायु परीक्षण सुविधा

  • 20 बार वायु अंशाकन एवं परीक्षण सुविधा

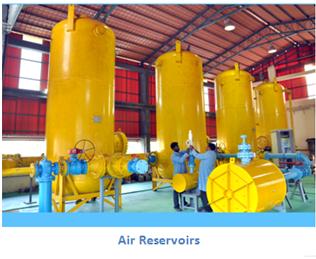

    संपीडित वायु 11 मीटर3 की क्षमता के चार पात्रों में 20 बार(g) पर भंडारित की जाती है। परीक्षण के दौरान वायु संदर्भ मीटरों के माध्यम से ब्लो डाउन मोड में डिस्चार्ज की जाती है तथा उत्पादों को अंशाकित अथवा परीक्षित किया जाता है। इस सुविधा का अधिकतर प्रयोग सेफ्टी रिलीफ वाल्वों तथा 12” NB आकार तक की अन्य नियंत्रक युक्तियों के परीक्षण हेतु किया जाता है।
    माध्यम- संपीडित वायु
    तापमान- परिवेशी
    संदर्भ मीटर- औरीफाइस/ वैंचुरी आदिAFL14

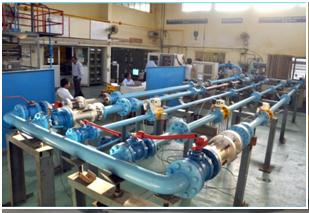

    बंद छल्ला वायु परीक्षण सुविधा (सीएलएटीएफ)
    प्रवाह मापन में अनिश्चतता काफी हद तक कार्यस्थल के समान परिस्थितियों अंशाकन कर दूर कर ली गई हैं और 0.3% अथवा और बेहतर आर्डर के मान परीक्षण रिज में प्राप्त किए जा सकते हैं। निम्न दबाव अंशाकन कस्टडी स्थानांतरण अनुप्रयोग के लिए अब स्वीकार्य नहीं रह गया है क्योंकि यह कार्यस्थल की समान परिस्थितियों में प्रमाणन प्राप्त करने के ज्यादा उपयुक्त है। इन तकनीकी आवश्यकताओं को अनुभव करते हुए एफसीआरआई ने काफी ग्राहकों की आवश्यकताओं को ध्यान में रखते हुए बंद छल्ला वायु परीक्षण सुविधा स्थापित की है।
    माध्यम: वायु संचालित
    दबाव : 2 – 20 bar (g)
    प्रवाह दर (अधिकतम) : 400 m3/h (वास्तविक)
    तापमान : 25±1 °C
    संदर्भ मीटर: टरबाइनAFL16
    प्राथमिक मानक ग्रेविटीमीट्रिक प्रणाली (पीएसजीएस)
    प्राथमिक मानक ग्रेविटीमीट्रिक प्रणाली से 50 mm और 50 m³/h वास्तविक तक की प्रवाह दर तक का अंशाकन करना संभव होता है। संकाय की समग्र अनिश्चितता 0.1% होती है। इस सुविधा का प्रयोग 1,000 kg/h. तक के कोरियोलिस प्रकार के भार मीटरों के अंशाकन में किया जा सकता है। गैस अनुप्रयोगों के लिए भारत वर्ष में यह मात्र प्राथमिक मानक है। इलेक्ट्रोनिक कंपेअरेटर 1 जी संवेदनशीलता के साथ 1200 केजी की क्षमता में सटीक भार मापन करता है। यथार्थ डोम लोडिड दबाव रेग्यूलेटर परीक्षण सैट अप में दबाव मैंटेन करता है। विभिन्न थ्रोट व्यास के साथ क्रिटीकल फ्लो वैंचुरी नॉजल्स प्रवाह दर का नियंत्रण करते हैं।
    माध्यम : संपीडित वायु
    आपरेटिंग दबाव : 2 – 20 bar (g)
    प्रवाह दर (अधिकतम) : 50 m3/h (वास्तविक), 1000 kg/h
    ताप : परिवेशी AFL1720 बार वायु सुविधाओं के विनिर्देश
    20BAR

  • एनएबीएल प्रत्यायन

    20 बार सुविधाओं में बंद छल्ला वायु परीक्षण सुविधा (सीएलएटीएफ) और प्राथमिक ग्रेविमीट्रिक प्रणाली(पीएसजीएस) शामिल हैं जो एनएबीएल से ISO 17025 के मानकों के अनुसार प्रत्यायित हैं।

    एनएमआई प्रमाणीकरण

    नीदरलैंड्स मेजरमैंट इंस्टीट्यूट (एनएमआई), नीदरलैंड्स ने बंद छल्ला वायु परीक्षण सुविधा (सीएलएटीएफ) तथा प्राथमिक ग्रेविमीट्रिक प्रणाली(पीएसजीएस) को नवंबर 2002 में प्रमाणित किया है। एनएबीएल के प्रमाणीकरण के अतिरिक्त भी ये सुविधाएं वैश्विक स्तर पर मान्यता प्राप्त हैं।

    AFL19

  • अंतः तुलनात्मक कार्यक्रम                                                                                  भार, लंबाई, समय अथवा निष्कर्षित मात्राएं जैसे कि दबाव, गाढ़ापन, घनत्व आदि आधारीय मात्राओं का संबंधित राष्ट्रीय मानकों के अनुरुप पता लगाना ही समग्र अनिश्चितताओं के निर्धारण करने के लिए पर्याप्त नहीं होता क्योंकि प्रवाह मापन में संकायगत सभी त्रुटियों का ज्ञान नहीं होता है और फिर, मात्रा तात्कालिक प्रवाह दर की समय सापेक्ष होती है। ऊपर की ओर पाइपों का विन्यास, कंप्रेसर का प्रकार, पंप एवं तरल पदार्थ की गुणवत्ता आदि मापन को प्रभावित करती हैं। इस प्रकार संपूर्ण अंशाकन प्रणाली के प्रमाणीकरण के लिए उपकरण तथा कार्मिक तथा अंतः प्रयोगशाला तुलनात्कम परीक्षण भी किया जाना आवश्यक है। जब दो या दो से अधिक प्रयोगशालाएं परीक्षण में सहभागिता करती हैं तब गुणवत्ता का समग्र आंकलन अवलोकित किया जा सकता है। इस प्रयोगशाला ने इस प्रकार के दो परीक्षणों में सहभागिता की है। AFL12एनआईएसटी, संयुक्त राज्य अमेरिका में अंतः तुलनात्मक परीक्षण होते हुएafl111AFL20
